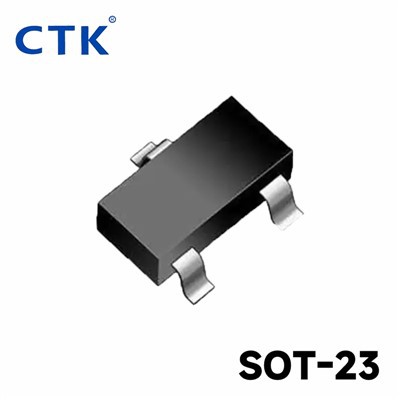

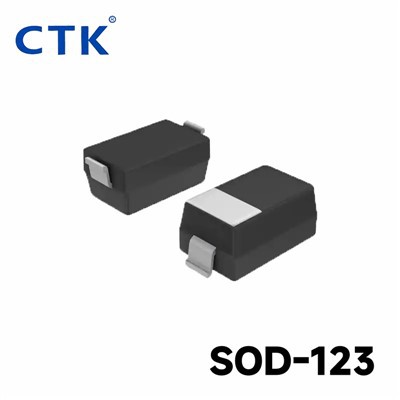

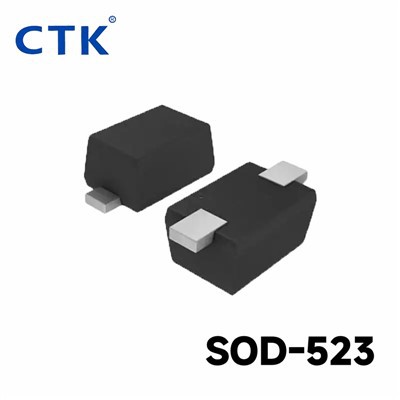

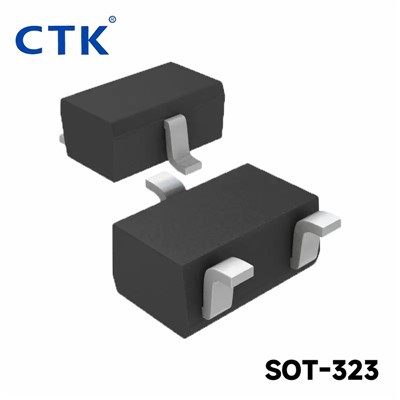

Lille Power Crystal Diode
1. Identifikation af positive og negative elektroder
(1) Overhold markeringerne på kabinettet. Et diodesymbol er normalt markeret på kabinettet; enden med den trekantede pil er den positive terminal, og den anden ende er den negative terminal.
(2) Observer de farvede prikker på kabinettet. Punkt-kontaktdioder har normalt polaritetsfarvede prikker (hvide eller røde) på deres kabinetter. Generelt er enden med den farvede prik den positive terminal. Nogle dioder har også farveringe; enden med farveringen er den negative terminal.
(3) Ved at bruge målingen med den lavere modstandsværdi som standard, er den ende, der er forbundet med den sorte sonde, den positive terminal, og den ende, der er forbundet til den røde sonde, er den negative terminal. (d) Observer diodehuset; enden med sølvbåndet er den negative terminal.
2. Detektering af den maksimale omvendte gennembrudsspænding. For vekselstrøm, fordi den konstant ændrer sig, er den maksimale omvendte arbejdsspænding den maksimale AC-spænding, som dioden kan modstå.
Tovejs udløserdiode
Indstil multimeteret til det passende DC-spændingsområde; testspændingen leveres af et megohmmeter. Under testning skal du ryste megohmmeteret og måle VBR-værdien ved hjælp af samme metode. Sammenlign endelig VBO med VBR; jo mindre den absolutte forskel er mellem de to, jo bedre er symmetrien af den testede tovejs triggerdiode.
Transient Voltage Suppressor Diode (TVS) For unipolære TVS-dioder skal du bruge et multimeter til at måle deres frem- og baglæns modstande, svarende til måling af almindelige dioder. Generelt er den fremadgående modstand omkring 4kΩ, og den omvendte modstand er uendelig.
For bipolære TVS-dioder bør modstanden mellem de to ledninger være uendelig, uanset om de røde og sorte prober er omvendt. Ellers er dioden defekt eller beskadiget.
Høj-frekvensvariabel modstandsdiode Forskellen mellem en høj-variabel modstandsdiode og en almindelig diode er farvekoden. Almindelige dioder har typisk en sort farvekode, mens dioder med høj-variabel modstand har en lys-farvet farvekode. Deres polaritet ligner almindelige dioder: enden med den grønne ring er den negative terminal, og enden uden den grønne ring er den positive terminal.
Varactor Diode: Når du måler en varactor diode, skal du vende multimeterets røde og sorte prober. Modstanden mellem varaktordiodens to ledninger bør være uendelig. Hvis multimetermarkøren under måling svinger en smule til højre, eller modstanden er nul, indikerer det, at varaktordioden har en lækagefejl eller er kortsluttet-.
Monokrom LED: Tilslut et-energibesparende 1,5V tørcellebatteri til multimeteret, og indstil multimeteret til R×10- eller R×100-området. Denne forbindelse svarer til at forsyne multimeteret med en 1,5V spænding i serie, hvilket øger detekteringsspændingen til 3V (tendens-spændingen på LED'en er 2V). Under testen skal du skiftevis røre ved de to ledninger på LED'en med de to multimeterprober. Hvis dioden fungerer godt, vil den lyse normalt mindst én gang. I dette tilfælde er den ledning, der er forbundet med den sorte sonde, den positive terminal, og den ledning, der er forbundet til den røde sonde, er den negative terminal.
Infrarød LED: 1. Identificer de positive og negative elektroder på en infrarød LED. Infrarøde LED'er har to ledninger; normalt er den længere ledning den positive terminal, og den kortere ledning er den negative terminal. Fordi infrarøde LED'er er gennemsigtige, er elektroderne inde i kabinettet tydeligt synlige. Den bredere og større indre elektrode er den negative elektrode, og den smallere og mindre er den positive elektrode.
2. Mål først frem- og tilbagemodstanden for hver infrarød LED. Modstanden fremad skal typisk være omkring 30kΩ, og den omvendte modstand skal være over 500kΩ, for at LED'en fungerer korrekt.
Infrarød modtagelsesdiode
1. Identifikation af benpolaritet
(1) Visuel identifikation. Almindelige infrarøde modtagedioder er sorte. Når du identificerer stifterne, vendt mod det lysmodtagende-vindue, fra venstre mod højre, er de positive og negative elektroder. Derudover er der en lille skrå overflade i toppen af den infrarøde modtagende diode; normalt er stiften med denne skrå overflade den negative elektrode, og den anden ende er den positive elektrode.
(2) Brug først et multimeter til at kontrollere de positive og negative elektroder på en fælles diode. Det vil sige, skift de røde og sorte prober og mål modstanden mellem de to ben to gange. Normalt skal modstandsværdierne være én stor og én lille. 1.. Ved at bruge den mindre modstandsværdi som reference, er stiften forbundet til den røde sonde den negative terminal, og stiften forbundet til den sorte sonde er den positive terminal.
2. Test af ydeevne. Brug et multimeter i modstandstilstand til at måle den infrarøde modtagende diodes frem- og tilbagemodstand. Størrelsen af de fremadrettede og omvendte modstandsværdier kan give en foreløbig indikation af diodens tilstand.
Laserdiode: Laserdiodens stiftarrangement kan bestemmes ved hjælp af den samme metode som ved at teste modstanden frem og tilbage af en almindelig diode. Det er dog vigtigt at bemærke, at fordi fremadspændingsfaldet for en laserdiode er større end for en almindelig diode, vil multimetermarkøren kun afbøjes lidt til højre, når den fremadrettede modstand testes.
